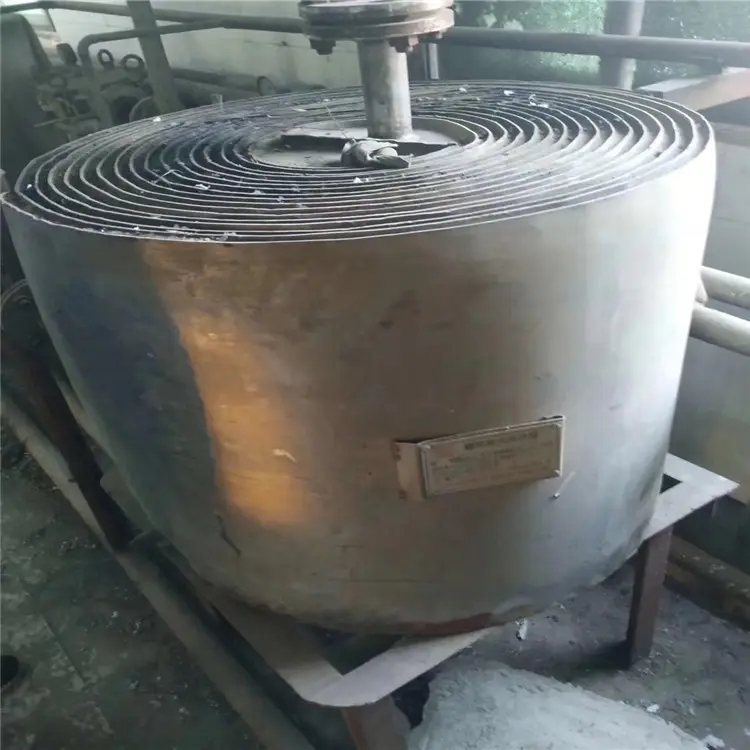

淺析立式碳鋼螺旋板換熱器內漏原因

　　大家都知道，立式螺旋板換熱器在運行過程中易於產生泄漏，其造成泄漏的原因有很多種，依據不一樣的原因，處理立式螺旋板換熱器裏外漏的方法不一樣，裏外泄露原因展開簡單分析，並指出相應的解決方案。

　　立式碳鋼螺旋板換熱器產生外漏原因

　　1、立式碳鋼螺旋板換熱器夾持規格不對、各處規格不勻稱（各處規格偏差不應大於3mm）或臥式螺旋板熱換器夾持螺栓鬆脫。

　　2、立式不鏽鋼螺旋板換熱器部分密封墊片脫離密封性槽，密封墊片主密封麵有髒汙，密封墊片損壞或墊片老舊化。

　　3、臥式不鏽鋼螺旋板換熱器板片產生形變，安裝移位造成跑墊。

　　4、臥式不鏽鋼螺旋板換熱器在板片密封性槽部位或二條密封性區域有裂紋。

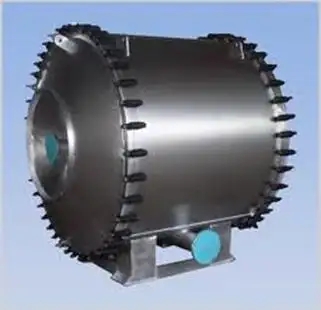

　　螺旋板換熱器處理外漏方法

　　1、螺旋板換熱器在無壓狀態，按廠家提供的夾持規格再次夾持設備，規格應勻稱一樣，壓緊規格的偏差應不大於±0.2N（mm）（N為板片總數），兩壓緊板間的平麵度應保持在2mm之內。

　　2、螺旋板換熱器在外漏部位上搞好標記，隨後熱換器瓦解逐個排查處理，重新裝配或換墊片和板片。

　　3、螺旋板換熱器將換熱器瓦解，對板片形變部位展開維護或是換板片。在並沒有板片備件時可將形變部位板片臨時拆除後再次安裝應用。

　　4、螺旋板換熱器再次安裝拆開的板片後，應清潔表麵，以防汙物黏附著於墊片密封麵。

　　螺旋板換熱器造成內漏原因

　　一、螺旋板換熱器挖孔：在確認了內漏點的部位後，從換熱器超外麵對應著漏點的地區，逐步割孔，次序是由外向裏，一直割到有內漏點的那一層截止。割出的孔應為橢圓型，且規格的大小是外麵大，向裏逐步小，一般每隔板上孔的大小相距40mm,如漏點部位較深，在外麵割出的孔應比較大。

　　二、螺旋板換熱器清渣：在切完孔後，應該對留到每隔板上的被氧化渣認真展開清理，這也是在對接焊補跌板時，補跌板與各層螺旋板能否緊貼焊牢的關鍵，可以用鏨子和修整模貝用的小手砂輪清理被氧化渣，注意應盡可能將清理的渣子清出，不許其掉進換熱器內。

　　三、螺旋板換熱器配回補板：為確保修理的品質，從換熱器上各層切下的板材，不再應用，再次配回補板，另裝的補跌板得用與換熱器螺旋板相同的材料和板厚，其附近應該比換熱器上各層割出的孔分別大15mm?20mm,且也為橢圓型，並製成和換熱器各層螺旋板弧度相符合的弧形。

　　四、螺旋板換熱器焊內漏點：焊內漏點時要認真仔細漏點是裂縫或是砂眼，必須時可以用手砂輪對漏處展開清理，打磨出溝槽，以確保焊接品質。焊補時選用J422焊條，焊條孔徑是3.2mm,電流操縱在100-120A之間，先焊漏點再焊各層補跌板，次序從裏向外逐級焊接。更多新聞關注河南意達官網，本公司主營：可拆式螺旋板換熱器、單麵可拆式螺旋板換熱器、列管式換熱器、不鏽鋼列管式換熱器、列管式冷凝器、不鏽鋼列管式冷凝器及內翅片冷凝器等換熱器設備。
